Снегоуборочный отвал на вашу машину. Снегоотвал.

Автор: Ран
Разделы: авто
Добавлено: 2008-09-30

Что делать, если снег, слежавшийся и его много, настолько что проехать не может даже Нива? Ну, или нужно провести по нечищеной дороге отряд недоприводных автомобилей? Снег нужно расчистить. Идеально было бы соорудить снегошинкователь с приводом от шкива коленвала, но это достаточно сложная конструкция, а для начала простой снежный отвал.

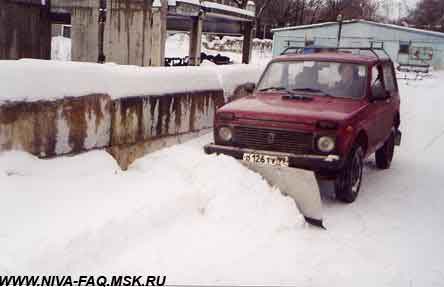

снежный отвал на машину За основу я решил взять 4-миллиметровый алюминиевый лист, ведь надо чтобы им могла оперировать одна мужская особь среднего размера. В смысле установить на Ниву - снять с Нивы. Лист был погнут примерно таким радиусом как на снегоочистительных ЗИЛах, снизу уголком привинчены плотные резинки, а сам лист укреплён гнутым уголком по радиусу. Конструкция крепежа тоже выполнена из уголковых растяжек, обеспечивающих необходимый наклон отвала и угол по отношению к оси автомобиля. Эта конструкция крепится болтами к буксировочным проушинам. Верхним креплением является специальный кронштейн, привинченный к бамперу. В нём имеются отверстия для верхней головки амортизатора, отвечающего за положение отвала по высоте. При наезде на кочку амортизатор сжимается и позволяет отвалу подняться. При сдвигании снега жесткости амортизатора хватает для фиксации отвала в нижнем положении. Кронштейн амортизатора имеет 3 пары отверстий для регулировки нижнего положения отвала.

Честно говоря, я не был уверен что 4-миллиметровый алюминий может выдержать нагрузки при сдвигании снега. Однако испытания отвала как раз попали на оттепель, и снег был мокрый и тяжёлый, отвал прекрасно с ним справлялся.

* * *

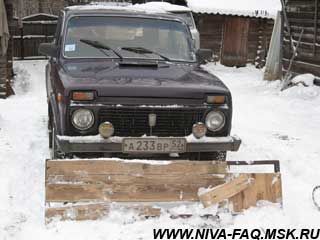

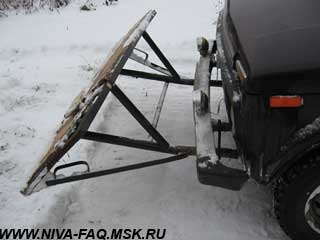

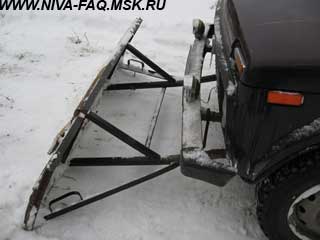

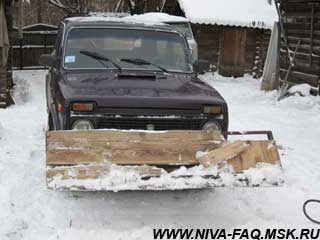

Предлагаю вашему вниманию свою конструкцию снежного отвала, используемого мной уже более 10 лет. Нож отвала изготовлен из стального уголка 40, первоначально зашитый доской дюймовкой. Нож соединяется с автомобилем посредством рамы, изготовленной из трубы 1" (первоначально была меньше) - в общем, какая есть, с перемычками и растяжками из того же уголка. Проушины крепления изготовлены из старых буксирных проушин от НИВЫ.

Нож закреплен на раме с наклоном в сторону автомобиля, с тем, чтобы выгребаемый снег увеличивал прижимное усилие. Первоначально на ноже снизу была закреплена доска в виде лыжи, но с ней снег сильнее утрамбовывается и хуже выгребается, так что через некоторое время при чистом дворе встала проблема закрыть ворота.

снегоотвал на ниву снегоуборочный отвал на машину
отвал снега на авто снегоуборочный отвал на ниву

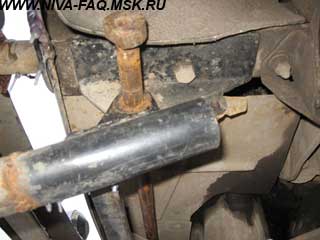

Отвал крепится за буксирные проушины автомобиля при помощи одного длинного стального прутка Ф18 с резьбовыми концами для гаек. Для закрепления отвала в поднятом положении используется крюк (или два) из куска арматуры. На одном крюке - движение назад, маневры, на двух - поездка в гараж (~2км в одну сторону по дороге). Для подъема отвала в транспортное положение были приварены ручки, но как показала практика, не совсем удачно. Поднимать отвал за верхний край ножа оказалось значительно удобнее.

снегоуборочная машина снегоуборщики снегоуборочные машины

При эксплуатации совершенно необходимое условие - изготовление новых буксирных проушин автомобиля! В первый год использования отвала я смял передние лонжероны стандартными проушинами. Усиление проушин уголком 40 эффекта не дало. В настоящее время установлены проушины, изготовленные из уголка 75 длинной 200-220 мм (длина свободной части лонжерона). В трубы бампера вварены проставки для предотвращения их деформации болтами крепления и обрыва закладной гайки лонжерона.

Основным условием успешной работы является отсутствие "подснежников" - бордюров, вмерзших кирпичей, бутылок и т.п. . (Не могу сказать, как у МОНСТРОХОДА, но мой отвал на таких препятствиях подниматься не желает!) При ударе о такое препятствие происходит деформация (изгиб) труб рамы, и количество и сила ударов определяют периодичность ремонта отвала

ПОДЧЕРКИВАЮ: именно отвала, а не автомобиля!

Кстати, слежавшийся сугроб вполне можно сдвинуть с удара. Обычно я двигаю его частями ~ 15 - 20см с одного из краев. При этом отвал и автомобиль чувствуют себя вполне удовлетворительно. За весь срок эксплуатации отвал ремонтировал серьезно - 1 раз, и по мелочи - раза 4, автомобиль - 1 раз! (Помял лонжероны и оборвал закладную гайку лонжерона - до изготовления самодельных проушин и установки проставок в трубы бампера). При этом 90% повреждений произошли из за ударов о бордюры при очистке дорожки от дома до проезжей части.

В настоящее время обдумываю установку в раму предохранителя в виде пластины с петлей и шпонкой, чтобы при сильном ударе происходил обрыв шпонки, а не изгиб труб рамы.

Далеко таскать такую конструкцию конечно лучше вдвоем, но протащить 5 - 10 м и прицепить к автомобилю - без проблем.
