Мансардное окно

Автор: Неизвестен
Разделы: строительство
Добавлено: 2009-04-13

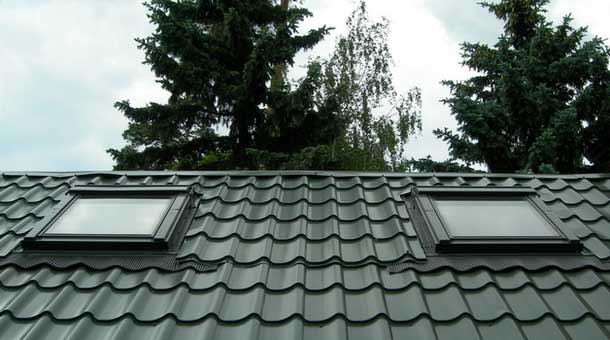

Окно мансардыЧердачное помещение может стать чем-то гораздо большим, чем склад ненужного хлама. Но если вы хотите превратить его в жилое помещение - мансарду, то необходимо сделать кровельное окно - не слишком трудная работа для домашнего мастера.

Это делается так:

- Определение размеров окна.
- Выбор типа окна, соответствующего вашим целям.
- Определение места для окна.
- Замеры и наметка оконных проемов.
- Укрепление кровли стояками.
- Снятие черепицы.
- Прорубка стропил и решетин.
- Установка отрубков.
- Установка вспомогательных стропил.
- Удаление стояков.

Нам потребуется

Материалы:

Кровельное окно.
Дерево для отрубков.
Большие гвозди или перфорированная жесть с шурупами либо болтами.

Инструменты:

Уровень.
Угольник, молоток.
Ножовка.
Лапчатый лом.
Винторезное устройство.
Рулетка.

Самое простое и дешевое средство пустить на чердак свет и воздух и сделать его пригодным для жилья - соорудить кровельное окно, которое размещается в плоскости кровли между стропилами.

Готовые кровельные окна разных конструкций и размеров есть в продаже. Как правило, они изготовлены из дерева, внешние же рамы обработаны алюминием с синтетическим покрытием. Существуют также окна, целиком сделанные из искусственного материала или алюминия.

Ширина и длина (слово "высота" здесь не употребляют) окон зависит от конструкционных особенностей крыши. Проще всего соорудить узкое окно между соседними стропилами.

Если же вы хотите, чтобы было больше света, можно сделать несколько узких окон, либо вынуть одно стропило и заменить его отрубком, чтобы поместилось более широкое окно. Длина окна определяется наклоном крыши: при уплощенной крыше окно длиннее.

Прежде чем браться за эту работу, свяжитесь с органами надзора за строительством, где вас ознакомят с правилами по перепланировке жилого помещения.

Конструкция

Коробка является основным элементом оконного блока. Она служит для створки в качестве оконной рамы и привинчивается крепежными уголками прямо к стропилам.

Наружная рама закрывает щели между коробкой и кровлей. Она защищает - часто вместе с фартуком - оконный проем от сквозняка, влаги, пыли и снега. Многие изготовители продают вместе с окнами и подходящие по размеру наружные рамы, где точно входящие друг в друга профили обеспечивают оптимальное уплотнение. Торговые фирмы предлагают различные модификации наружных рам для разных видов кровель.

Не всегда выбранное вами окно может поместиться между двумя стропилами. В этом случае обычно используется вспомогательное стропило.

Каждое окно имеет свое назначение

Прежде чем приобрести окно для своего жилища, соберите всю информацию о типах окон и их назначении, которую дают изготовители. Посетите ярмарки и выставки, где представлены современные модели. Испробуйте лично на образцах, как действует та или иная модель, и только после этого выбирайте наиболее соответствующую вашим желаниям.

По возможности берите окна, которые подходят по ширине в промежутки между вашими стропилами. Тогда вам не нужно будет отпиливать части стропил и вы избавитесь от большей части тяжелой работы.

Место для окна

Прежде чем определить место для будущего окна, обдумайте, как вы впоследствии расставите мебель: куда должен падать свет, где открытое окно будет мешать. Расположение стропил тоже имеет значение: при определении места для окна их желательно пилить как можно меньше, ведь на стропилах, собственно и держится ваша крыша. Уменьшать прочность несущих конструкций - крайне нежелательно.

При определении высоты коробки роль играет черепица - в длине окна должно укладываться определенное количество рядов целой черепицы. Итак, найдите место между двумя решетинами.

Имейте в виду, что продольное деление черепиц возможно, поперечное - нет. Каждая черепичная плитка должна быть целой в длину. Если кровля имеет ветрозащиту из пленки или кровельного картона, вы можете на глаз определить место для решетин и черепичных плиток.

В инструкции изготовителя окна указаны точные размеры проема в крыше; обозначьте их на внутренней стороне кровли. Удалите с этого места ветрозащитный слой и нанесите все размеры прямо на стропила и решетины. Теперь можно определить длину отрубков, которые потом поддержат укороченные стропила.

Закупка материалов

Для отрубков и вспомогательных конструкций, которые будут подпирать стропила, пока вы не установите отрубки, заготовьте чистообрезные доки, соответствующие по поперечному сечению стропилам. Чтобы укрепить отрубки, вам понадобятся гвозди, болты и шурупы. Все нужные материалы и инструменты должны быть заранее подготовлены и находиться у вас под рукой. Будет плохо, если при раскрытой кровле вы отправитесь на поиски гвоздей.

В зависимости от размеров окна и количества деревянных элементов, в определенные моменты вам понадобится помощник. При грамотном планировании работы и последовательном выполнении всех операций вы сделаете окно за полдня.

Разметка и крепление стойками

С помощью уровня разметьте на решетинах местоположение оконного проема - он должен быть расположен параллельно полу. Под прямым углом к крыше и на ширину отрубка должна находиться линия распила стропила - начертите ее мелом. Натяните строго по горизонтали по всем отпиливаемым стропилам шнур и перенесите пометки с первого стропила на все остальные.

По тому же принципу наметьте нижний край проема. В зависимости от типа окна обозначьте нижний край вертикальными или горизонтальными линиями на стропилах. И здесь также укажите размер отрубка и прочертите с помощью угольника линию отпила под прямым углом к краю стропила. Все пометки также перенесите, используя уровень и шнур, на другие стропила. Левый рисунок на предыдущей странице иллюстрирует этот принцип с помощью цветных линий. Синие линии обозначают высоту проема и подоконного пространства, две черные - толщину отрубка, жирная черная линия -линию распила. Решетины должны распиливаться вдоль зеленой линии, чтобы в это место можно было вставить, а затем выровнять раму, обозначенную красной линией.

Надежная опора

Прежде чем браться за пилу, укрепите вверху и внизу стропила, которые предстоит распилить. Для этого прибейте к ним вспомогательную балку примерно на 20 см выше проема и ниже подоконника. Вколачивайте гвозди в эту опору не до конца - впоследствии вам придется их вытаскивать.

Обрезными досками, с двух сторон привинченными или прибитыми, подоприте эту вспомогательную балку. Временная опора возьмет на себя вес крыши, когда вы будете распиливать стропила. Потолок под стояком должен быть надежным.

Кровля

Для установки коробки окна приходится в определенных местах разбирать кровлю.

Если черепичные плитки изнутри скреплены цементным раствором, его можно удалить, чтобы снять плитки. Работайте зубилом или специальным винторезным приспособлением. Цемент отбивайте лишь до момента, когда плитки расшатаются: теперь снимайте их и окончательно очищайте от цемента, так как позднее их можно будет уложить вокруг кровельного окна. Вытащите клещами старые ветровые крючки, они потом тоже пригодятся.

Проем должен быть больше окна с каждой стороны примерно на ширину черепичной плитки. Иначе коробку не удастся закрепить уголками на деревянных элементах.

Отрубки и вспомогательные балки

Ручной пилой отпилите решетины с двух сторон и удалите гвозди с помощью гвоздодера или лапчатого лома, плоский конец которого подсовывается под решетины. Под действием лома решетина расшатывается и вынимается. Теперь распилите стропило по наметкам. Временная опора принимает на себя вес крыши.

К торцам укороченного стропила прибейте приготовленный отрубок. На каждое сочленение понадобятся несколько длинных гвоздей. Сочленение будет прочнее, если вы используете перфорированную жесть и уголки, которые укрепляют шурупами или болтами. Для крыши с зацементированной черепицей, где цемент уже осыпается, болты особенно требуются: крыша меньше будет вибрировать и уменьшается опасность ее повреждения.

Отрезок выпиленного стропила укоротите до двойной толщины отрубка и поставьте его как вспомогательное стропило между обоими отрубками. Закрепите вбитыми наискось гвоздями или врубкой.

Подготовка

Коробка окна поступает от изготовителя обычно в комплекте со створками и стеклом. Поверхность рамы либо покрыта лаком, либо на нее нанесен грунт. Однако устанавливать раму еще преждевременно.

Если проем для окна у вас уже готов, стояк, поддерживающий крышу, может быть убран.

Монтажные работы для разных типов окон проводятся по-разному. Они определяются прежде всего конструкцией наружной рамы. Прочитайте внимательно инструкцию изготовителя и только потом приступайте к работе.

Навык в работе

Подготовка нужна при установке любой коробки. Следует снять створку, во-первых, чтобы не разбить стекло, а во-вторых, чтобы легче было работать. Коробка должна быть привинчена к стропилам крепежными уголками, иначе створка будет мешать своим весом: двойное небьющееся стекло весит довольно много.

Проследите, чтобы крепежные уголки не были сдвинуты, иначе косяк потом не будет ровно лежать на стропиле. Просверлите сначала отверстия под болты, чтобы древесина позже не раскололась при ввинчивании.

Далее начинается вторая часть мероприятия под названием "установка мансардного окна".

Это делается так:

- Крепление монтажных уголков на раме и на стропилах.
- Установка оконной рамы.
- Измерение диагонали и проверка всех углов.
- Измерение диагонали и проверка всех углов.
- Подгонка свинцового фартука.
- Разрезание черепичной плитки.
- Настил и уплотнение кровли.
- Установка створки.
- Проверка функционирования.


- Монтаж внутренней футеровки.

Совсем необязательно при установке окна выбираться на крышу - все работы можно проводить изнутри. Проследите только, чтобы под окном не было людей! Упавший молоток, доска или брус могут стать причиной травмы. Примите необходимые меры безопасности, огородите место работ. Установка окна, как и подготовка проема в кровле, требует участия двух человек. Учтите, что для распиловки окна и монтажа створки вам понадобится много места. Разложите аккуратно весь материал и инструменты, чтобы работа шла без задержек.

Подгонка рамы к проему

Чтобы установить коробку в проем, снимите сначала створку. Тогда рама станет легче и ее проще будет поставить на место. Снятие створки, как и ее последующее возвращение на место, осуществляется в несколько этапов.

У большинства моделей уголки нужно закрепить на коробку прежде, чем привинчивать их к стропилам. Если не указано, на какой высоте их размещать, облегчите себе работу вспомогательной конструкцией. Забейте в стропила гвозди или поставьте струбцину в качестве "тормозного башмака", чтобы коробка не сползала вниз, а держалась на вспомогательной конструкции на нужной высоте. Глубина установки должна совпасть с верхним краем стропила.

Установите коробку с помощью уровня так, чтобы ее нижняя перекладина лежала строго горизонтально. Теперь определите нужную высоту для крепления уголков на раме, предварительно зафиксировав ее. Сделайте метки и выньте коробку из проема, чтобы удобнее было привинчивать уголки. Используйте болты, рекомендованные изготовителем. Они не должны быть слишком длинными, иначе можно повредить внутренний фальц окна.

Вспомогательная конструкция выполнила свою роль и больше не нужна, так как уголки теперь надежно удержат коробку. Поставьте ее опять на место и проверьте уровнем горизонтальность рамы.

Измерение по диагонали

Чтобы впоследствии створку не заклинивало, коробка должна иметь абсолютно прямые углы. Зафиксируйте раму болтами: вверните в нижние уголки по одному болту - неглубоко, только чтобы он вошел в стропило. Теперь можно смещать верхнюю часть рамы таким образом, чтобы обе диагонали совпали по длине, - это гарантия того, что углы коробки прямые. Теперь ввинтите болты до конца.

Монтаж свинцового фартука

Когда рама поставлена в проем и вы проверили, как функционируют ее части, еще раз снимите створку: только через проем вы сможете монтировать наружную раму. Последняя должна уплотнять соединение коробки и кровли.

Рама состоит из четырех частей, которые монтируются поочередно. В зависимости от кровли (черепица, шифер или другой материал) имеются разные модификации наружных рам. Новые универсальные рамы годятся для черепицы любой формы, но с предварительной подготовкой.

Части рамы изготовлены из алюминия, защищенного от атмосферных осадков специальным покрытием. Темная окраска гармонирует с цветом большинства кровельных материалов.

Монтаж всех частей рамы крайне прост. Сначала прибейте над окном дополнительную решетину, на ней будет потом закреплена верхняя перекладина рамы. Чтобы элементы рамы перекрывали друг друга и дождевая вода, стекая по ним, не проникала в помещение, прибивается нижняя перекладина рамы. Теперь необходимо снова уложить под окном тот ряд черепицы, который был снят при раскрытии кровли. Не забудьте проложить уплотнительные полосы между черепичными плитками! Они не дадут проникнуть под черепицу снегу и дождю.

Форма свинцового фартука

Когда вы поставите раму на нижнюю часть коробки, убедитесь, что свинцовый фартук на алюминиевой перекладине нависает над черепицей. Это нужно для того, чтобы дождевая вода стекала по кровле. Мягкая свинцовая жесть обычно имеет волнообразную форму и легко выпрямляется. Рукояткой молотка или деревянной толкушкой вдавите жесть в углубление черепиц, повторяя их форму. Крепление элемента рамы на переплете осуществляется болтами из нержавеющей стали в подготовленные заранее отверстия.

Элемент рамы с обеих боков шире, чем окно, поэтому, чтобы он оказался под боковинами рамы и прилегающими черепичными плитками, выступающие части прикрепите к концам отпиленных решетин.

Боковое уплотнение между рамой и крышей

Теперь на очереди боковые части рамы. Они также монтируются на деревянной раме, и согнутая часть их прибивается к решетине оцинкованными гвоздями. По краю окантовки они загнуты вверх. Благодаря этому дождевая вода не попадает под черепицу сбоку.

После того как вы укрепите обе части рамы, займитесь черепицей. Если вверху и внизу кровля заканчивается рядом целых плиток, то по бокам целые плитки помещаются не всегда, их часто приходится разрезать. Расстояние от края плитки до наружной рамы должно составлять от 3 до 5 см. Гвоздем прочертите линию разлома.

При замерах и разметке учтите, что нижний выступ плитки, прилегающий к решетинам, не должен выламываться целиком: иначе плитке не на чем будет держаться.

При укладке черепицы вам снова понадобятся те уплотнительные полосы, которые вы вынули, когда раскрывали кровлю. Нужно еще положить под длинный край рядом с наружной рамой дополнительную полосу, чтобы в щель не проникали ветер и дождь.

Мансардные окна

Эти два рисунка еще раз иллюстрируют, почему при гладком кровельном материале, вроде шифера и профилированных плиток, не каждая наружная рама может подойти.

Внутренняя футеровка

После того как вы установили кровельное окно, можно начинать его внутреннее оформление. При укладке изоляционного слоя нужно хорошо заполнить все пустоты между рамой и конструкцией крыши - иначе появятся "мостики холода".

Перед началом работы решите, воспользуетесь ли вы готовым набором для футеровки или соберете собственную конструкцию. Почти для всех видов кровельных окон можно купить наборы; их нужно только привести в соответствие с толщиной кровли.

Если вы намереваетесь отделать чердачное помещение деревом, то для футеровки окна лучше взять тот же сорт дерева.

Окна друг над другом

Чтобы получить хорошую освещенность чердачного помещения, сделайте несколько кровельных окон - рядом или друг над другом. Специальные оконные коробки позволяют без промежутков расположить несколько окон. Так можно получить большие оконные площади, не вынимая стропил, для этого между ними достаточно места.

Если до окна нельзя достать рукой, то оно открывается штангой, шнуром или электроприводом. Эти приспособления позволяют делать окна на любой высоте.

И защита, и декор

Большинство изготовителей кровельных окон предлагают огромный выбор сопутствующих товаров. Часто окна уже на фабрике оборудованы рольставнями, жалюзи и т.д. Их остается только повесить. Наряду с декоративными и затемняющими рольставнями существуют защитные, которые не только затемняют окна, но и защищают их от повреждений. При покупке сопутствующих товаров укажите тип и размер окна, чтобы купленные принадлежности подошли к окну.

Жалюзи

Лучшим способом защиты от солнечных лучей является внешняя рама. Особенно в кровельных окнах, открытых для солнца, жалюзи предохраняют стекло и помещение от нагрева.

Затемнение мансардного окна с внешней стороны может осуществляться с помощью двух различных средств: маркизы или жалюзи. Маркиза помещается в скатанном виде в ящике над окном; она прикрепляется крючками к открытой створке и, когда нужно, поворотом последней вытягивается из ящика. Открывать или закрывать окно можно и при спущенной маркизе.

Жалюзи также скатываются в закрытый ящик, но имеют отдельную раму в качестве направляющей. Они закрываются и открываются с помощью подвесной системы.
