Установка подрамника раздатки на ВАЗ. + Чертёжи

Автор: ВVV
Разделы: авто
Добавлено: 2008-11-28

Началось с того, что задолбался менять крестовины, шприцевать шлицы карданов, которые потом поменял на новые, и на них шлицы тоже накрылись в требуху. Ездил по 10-ку мастерских на правильную установку раздаточной коробки- ничего не дало. Гул, звон прыгающей по всему кузову раздатки привел меня на форумы. Прочитав много умных статей по вывешиванию раздатки, полез сам. Итог - 2 месяца ездил с немного уменьшенной вибрацией, и тут бах - промежуточный кардан (если это правильное название) в требуху. Полез опять сам. Снял РК и КПП и обнаружил: Вареное днище (руки мастеру оторвать) половина днища ровная (не вареная), вторая под углом градусов 60???! И прогнившие места крепления раздатки:

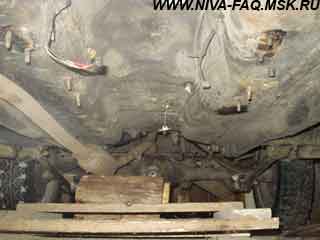

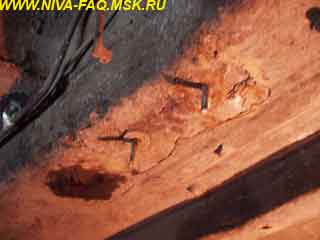

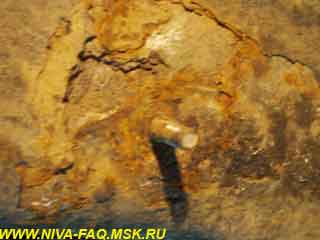

подрамник раздатки, крепление сгнившие крепления раздатки нивы
крепление раздатки нива

В итоге полез опять в Инет и вот оно спасение: Подрамник раздатки - но показалось тяжелым и трудно изготавливаемым (надо искать такой швеллер), и не хотелось сверлить насквозь днище. Да и просвет уменьшается, как я понял не хило. Но был огромный плюс - были чертежи, и я, взяв штангенциркуль и рулетку полез под свою старушку, руководствуясь тем, что у меня есть из чертежей по последней ссылке, что и вошло в основу, и размеры из книжке по Нивке, но тоже со своими доработками.

Обязательно надо мерить по своей машине!!!

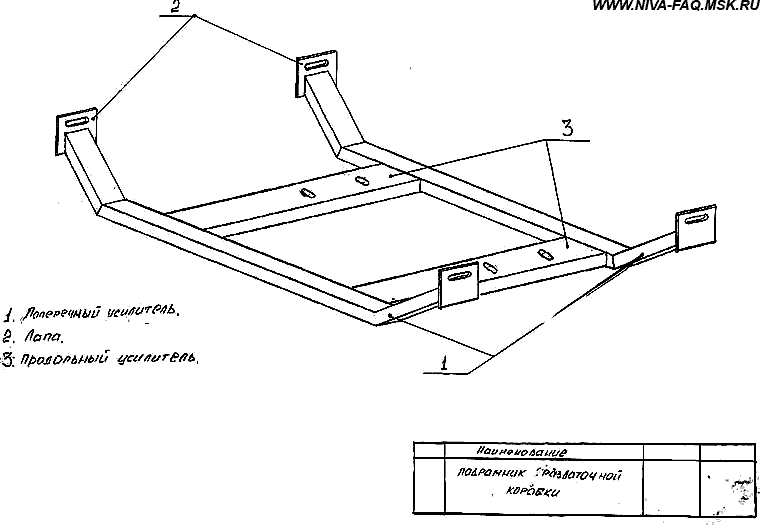

Итак, нарисовал эскизы и по ним сделал сначала макет из деревянного бруса и фанерки, потом откорректировал чертежи и только после этого отдал на производство:

подрамник на ваз

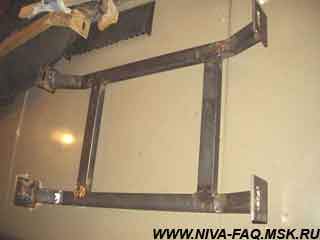

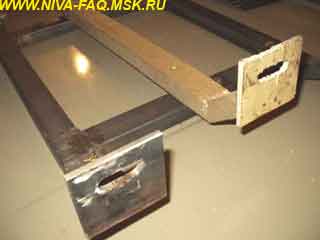

Отдал на местный завод, и мне сварили из их материала, по моим чертежам вот такую штуку:

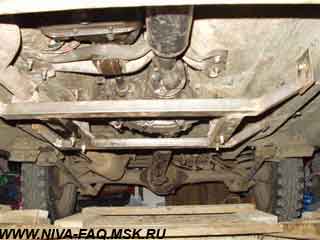

установка подрамника на ваз

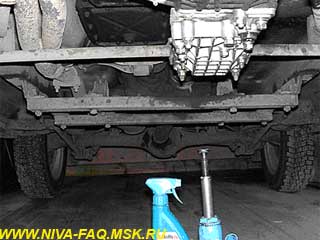

Туда-сюда носил 2 раза - на примерку (главное, что бы костюмчик сидел):

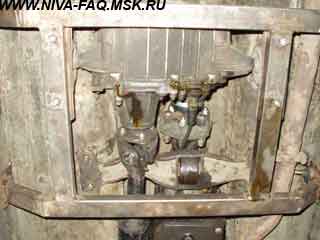

установка подрамника раздатки на 21213 подрамник раздатки на ваз 2121

Высота конструкции несколько меньше чем в других вариантах крепления, что положительно сказывается на дорожном просвете.

ЧЕРТЕЖИ:

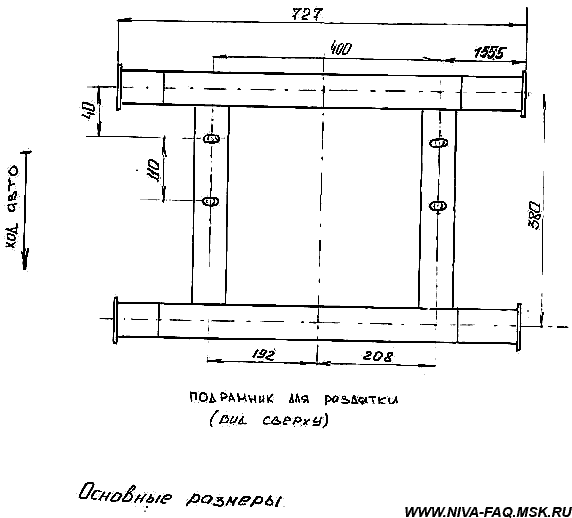

чертеж подрамника раздаточной коробки на 21214

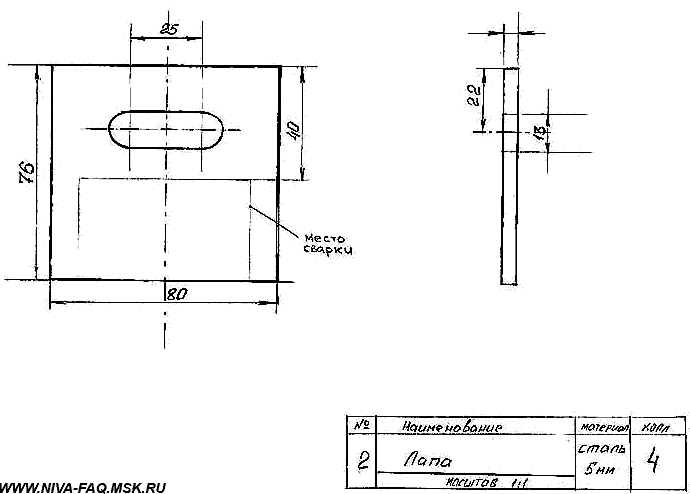

чертеж подрамника раздаточной коробки на ниву

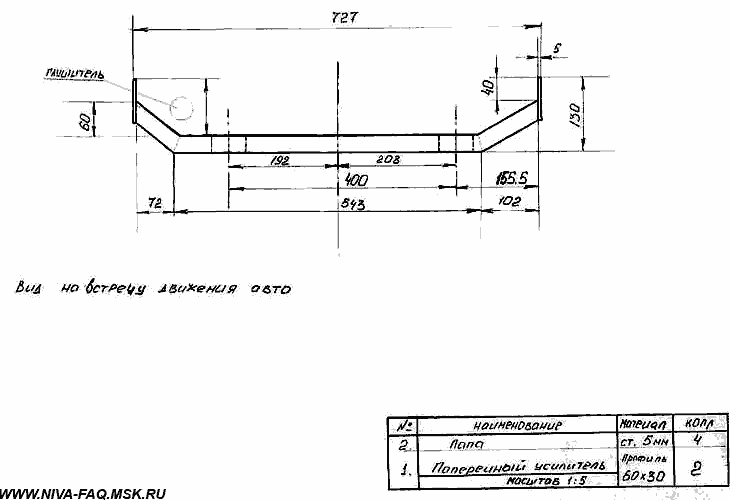

чертеж подрамника раздаточной коробки на ВАЗ

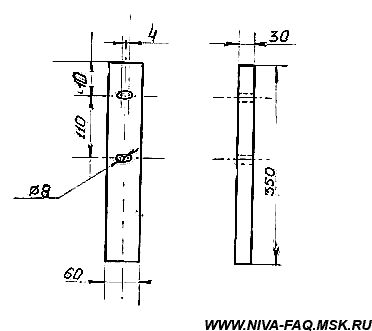

чертеж подрамника раздатки

чертёж подрамника ваз

ВНИМАНИЕ!!! ВНИМАНИЕ!!! ВНИМАНИЕ!!! ВНИМАНИЕ!!!

1) Данные чертежи были разработаны с учетом применения квадратной трубы - 60х30. Во время проведения работ было решено заменить материал на квадратную трубу 40х25 (такой прочности более чем достаточно), сохраняя осевые размеры!!! К сожалению, перечерчивать времени нет. Но на заводе все поняли и так.

2) Втулки в лонжероны я вытачивать не стал (трудоемко), а для прочности, чтобы не сдавить лонжерон? положил с наружной его стороны пластину по длине подрамника, которая распределяет нагрузку на всю длину, а не точечно.

Да, кстати, бюджет проекта составил около 600 рублей: 500 руб. - на энном заводе мне всю конструкцию сварили, из их материала и 100 руб. на болты, гайки и т. д.

* * *

Дополнение от 08.05.07, автор "vvv".

Подрамник сделан из прямоугольной трубы 60х30 и уголков 50х50 без применения сварки. Все на болтах. Крепится сквозными вертикальными болтами М12 через лонжерон. В салоне под шляпками болтов стоят шайбы 100х100 мм толщиной около 5 мм Конструкция на машине уже 3 года. Полет нормальный.

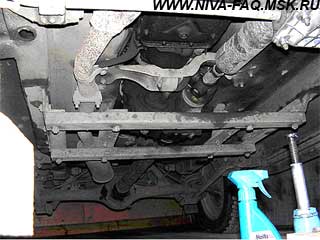

подрамник в сборе подрамник установка нива
