Выкройка цельнокроеного одношовного рукава

Автор: Елена
Разделы: одежда
Добавлено: 2010-01-28

Построеие чертежа выкройки одношовного рукава

Для построения чертежа рукава необходимы мерки (для примера даны мерки 48 размера):

окружность груди..................48
длина рукава.....................60—22

На листе бумаги (в 20 см от края) провести произвольную вертикальную линию, поставить точку О - как на рисунке.
Длина рукава. Из точки О отложить вниз длину рукава (60 см), поставить точку Н.
Ширина рукава. К 1/3 окружности груди прибавить 4 см (48 : 3 = 16 + 4 = 20 см). Из точек Н, О вправо провести линии, на которых отложить по 20 см, поставить точки О1, Н1. Точки Н1, О1 соединить прямой.
Высота оката рукава. К 1/4 окружности груди прибавить 2 см (48:4= 12 + 2= 14 см). Из точек О, О1 отложить вниз 14 см, поставить точки П, П1 и соединить их прямой. Чтобы определить среднюю линию оката или середину, линию О О1 разделить пополам, середину обозначить точкой О0. Из точки О0 провести вниз прямую до пересечения с линией низа, поставить точку Н0. Пересечение с линией П П1 обозначить точкой П0.

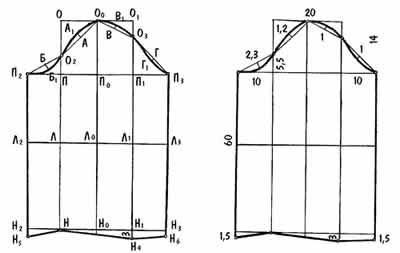

Чертёж выкройки одношовного рукава с буквенными и числовыми обозначениямиПередняя часть рукава. Из точек П, Н провести влево линии, на которых отложить половину ширины рукава (10 см), поставить точки П2, Н2. Точки Н2, П2 соединить прямой — передний контур рукава.
Локтевая часть рукава. От точек П1, Н1 провести вправо линии, на которых отложить по 10 см, поставить точки П3, Н3. Соединяя точки Н3, П3 прямой, получим локтевой контур рукава.
Линию О П разделить пополам, от половины отнять 1,5 см (14 : 2 = 7 — 1,5 = 5,5 см). От точки П отложить вверх 5,5 см, поставить точку О2. Линию О2 Н разделить пополам и провести вправо и влево линии, точки пересечения с вертикальными линиями обозначить Л2, Л, Л0, Л1, Л3.
Вспомогательные точки переднего контура рукава. Контур оката рукава имеет довольно сложную форму, поэтому, кроме основных точек, необходимо наметить вспомогательные, через которые и вычерчивается контур. Точки О0, О2 соединить прямой, через центр А восстановить перпендикуляр в 1,2 см, поставить точку А1. Точки П2, О2 соединить прямой и разделить ее пополам, через центр Б опустить перпендикуляр 2,3 см, поставить точку Б1.
Вспомогательные точки локтевого контура рукава. Линию O1 П1 разделить на три части, 1/3 ее (4,6 см) отложить от точки О1 вниз, поставить точку О3. Точки О3, О0 соединить прямой; из центра линии О0 О3 - точки В восстановить перпендикуляр в 1 см, поставить точку В1. Точки О3, П3 соединить прямой; из центра -точки Г опустить перпендикуляр в 1 см, поставить точку Г1. Соединить точки П2, Б1, О2, А1, О0, B1, O3, Г1, П3 кривой — получим контур оката рукава.
Нижний контур рукава. На основной локтевой линии от точки Н1 отложить вниз 3 см, поставить точку Н4. Точки Н, Н4 соединить прямой. От точек Н2, Н3 отложить вниз по 1,5 см, поставить точки Н5, Н6; соединить их линиями с точками Н, Н4.
