Построение чертежа осноной выкройки женского платья
Для построения чертежа основной выкройки платья необходимы мерки (в см):
окружность шеи.............18
окружность груди...........48
окружность талии..........40
окружность ягодиц........52
длина полочки................44
глубина проймы..............19
длина спинки...................40
ширина спинки................18
длина изделия..............112
длина рукава....................22
Построение чертежа лифа платья.

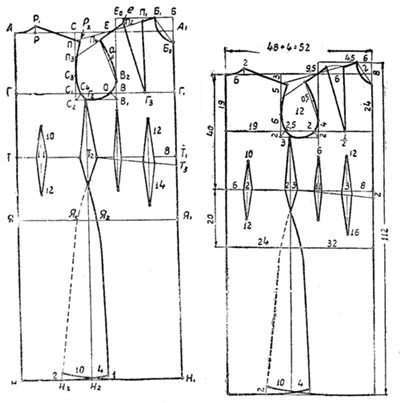

Для облегчения в построении чертежа выкройки женского платья даны два чертежа выкройки: один с буквенными обозначениями, второй — с цифровыми.
Длина изделия. Провести произвольную вертикальную линию, Поставить точку А. От точки А отложить вниз длину изделия 1,12 см, поставить точку Н.
Глубина проймы. Из точки А отложить вниз мерку глубины проймы 19 см, поставить точку Г. Глубину проймы можно вычислить из 1/3 окружности груди плюс 3 см (48 :3— 16+3=19 см).
Длина спинки. Из точки А отложить вниз мерку длины спинки 40 см, поставить точку Т.
Линия бедер. Из точки Т отложить вниз 20 см (для всех размеров), поставить точку Я.
Ширина платья. Из точки А провести вправо линию на которой отложить обхват груди плюс 4 см на свободное облегание (48+4=52 см), поставить точку А1. Из точек Г, Т, Я, Н вправо провести линию 52 см, поставить точки Г1, Т1, Я1, Н1. Точки Н1, А1 соединить прямой — это центральная линия платья.
Ширина спинки. Из точек А, Г вправо отложить мерку ширины спинки плюс 1 см (18+1 = 19 см), поставить точки С, С1. Точки С1, С соединить прямой. Ширину спинки можно вычислить из 1/3 окружности груди плюс 3 см (48 : 3=16+3= 19 см).
Ширина проймы. Из точки С1 отложить вправо 1/4 окружности груди 12 см, поставить точку В. Из точки В восстановить перпендикуляр до линии АА1 точку пересечения обозначить точкой Е.
Углубление проймы. Из точек С1, В вниз отложить по 2 см, поставить точки С2, В1. Точки С2, В1 соединить прямой.
Ширина ростка спинки. Для определения ширины ростка спинки окружность шеи разделить на три (18 : 3=6 см). Из точки А отложить вправо 6 см, поставить точку Р.
Высота ростка спинки. Из точки Р восстановить перпендикуляр, на котором отложить 2 см, поставить точку P1. Точки Р1, А соединить плавной кривой. Это контур проймы ростка спинки (величина 2 см образована от деления ширины ростка спинки на 3).
Плечевой скос спинки. Величина плечевого скоса спинки зависит от высоты плеч. Если плечи нормальной высоты, для скоса берем 3 см, на низкие — 4 см, высокие — 2 см. В данном примере скос плеча берем 3 см.
Из точки С опустить вниз прямую на 3 см, поставить точку П. Точки П, Р1 соединить, линию продолжить вправо на 1 см на посадку плеча спинки, поставить точку Р2.
Пройма спинки. Из точки С2 отложить вправо 3 см (для всех размеров), поставить точку Г2; из точки С1 отложить вверх 6 см (для всех размеров), поставить точку С3; провести биссектрису угла С2 в 2,5 см, поставить точку С4. Плавной кривой соединить точки Р2, С3, С4, Г2— это контур проймы спинки.
Бок спинки. Из точки Г2 опустить вниз прямую до пересечения с линией низа, поставить Н2, пересечение с линией талии обозначить точкой Т2. Из точки Т2 отложить влево 2 см, сделать скос бока спинки. По линии бедер из точки Я вправо отложить 24 см, поставить точку Я2. Из точки Я2 опустить вниз линию до пересечения с линией низа.
Низ линии бока спинки. Для того, чтобы платье по линии бока не отвисало, необходимо сделать плавный скос до середины низа спинки в 1 см.
Вытачка по линии талии спинки. Для плотного облегания платья по линии талии нужно построить вытачку. От точки Т отложить вправо 6 см, вверх 10 см и вниз 12 см. Построить закрытую вытачку.
Построение полочки платья. Выкройка полочки лифа платья строится на общем плане со спинкой, так как все конструктивные линии полочки и спинки увязаны между собой.
Высота проймы полочки. Ее можно определить путем вычисления из 1/2 обхвата груди (48 : 2=24 см). От точки Г1 отложить вверх 24 см, поставить точку Б. От точки Б провести влево линию; из точки В провести вверх линию до пересечения с линией из точки Б, поставить точку Ео.
Вырез горловины полочки. От точки Б отложить влево 1/3 окружности шеи 6 см, поставить точку Б1; вниз от точки Б отложить 8 см, т. е. 1/3 окружности шеи плюс 2 см, поставить точку Бо. Точки Б0, Б1 соединить, по центру линии сделать углубление в 2 см и плавной кривой соединить все точки — получим вырез горловины полочки.
Плечевой контур полочки. Точку Б1 соединить с точкой П (на спинке).
Передний контур вытачки. Отрезок ВГ1 разделить пополам, поставить точку Г3. Из точки Г3 восстановить перпендикуляр до линии (шеи) Б1П, точку пересечения обозначить точкой П1 — это передний контур вытачки.
Ширина нагрудной вытачки. Из точки П1 по линии Б1П отложить влево 6 см, поставить точку П2. Точку П2 соединить с точкой Г3 — получим боковой контур вытачки. Ширина вытачки для 48 размера равна 6 см, с увеличением размера ширина вытачки увеличивается на 1 см на каждый размер. С уменьшением размера от 48 ширина ее уменьшается на 1 см.
При построении вытачки стороны ее должны быть равны, для этого надо измерить переднюю сторону Г3П1 и отложить на второй стороне вытачки. При этом боковая сторона удлиняется на 1 см выше линии плеча, поставить точку е. Для того, чтобы плечевой контур проходил строго по центру плеча фигуры, на спинке от точки П отмерить вниз 5 см, поставить точку П3. Точки П3, е соединить.
Ширина плечевого контура полочки. Измерить ширину плеча спинки, отнять величину отрезка Б1П1, разницу отложить от точки П2 (14—4,5=9,5 см), поставить точку П4.
Контур проймы. Необходимо наметить вспомогательные точки. Из точки В отложить вверх 4 см (для всех размеров), поставить точку В2. Точки В2, П4 соединить прямой. По центру линии В2П4 сделать углубление в 0,5 см, поставить точку а. Провести биссектрису угла В1 в 2 см, поставить точку О. Плавной линией соединить точки П4, а, В2, О, Г2 — получим контур проймы полочки.
Контур низа полочки. Из точки Т1 отложить вниз 2 см, поставить Т3.
Контур бока полочки. По линии бока полочки для плотного облегания необходимо сделать скос бока полочки в 3 см. Точку Т3 соединить с точкой 2 см по линии низа полочки.
Линия бедер. По линии бедер от точки Я1 отложить влево 32 см, поставить точку Я3. От точки Я3 провести линию к точке скоса бока.
Талиевая вытачка полочки. По линии талии необходимо построить закрытую вытачку. Для плотного облегания лифа по линии талии можно построить вторую вытачку.
Контур низа платья. Для расширения платья по линии низа от точки Н2 отложить влево 10 см, поставить точку Н3. Точку Н3 соединить с точкой Я3. По линии низа необходимо сделать главный скос в 2 см.
Рукав платья. Рукав платья строгой формы строится так же, как и рукав блузы свободной формы. На чертеже выкройки рукава размеры обозначены цифрами.
Воротник. Воротник к платью дан с цифровыми обозначениями на рисунке.
